580KW柴油密度密度火力发发动机并机柜线路图电气开关图原则：由冲电子产品AC220V/DC24V，提供数据火力发发动机把握器用到的输送精度电源线DC24V。火力发发动机发动后由KA5沟通交流220V里边继电子产品输送精度两个发动警报。柴油密度密度火力发发动机把握器完成警报电路开关把火力发发动机的瞬时电流、的电压，速度，转动速度等火力发发动机的各方面运作警报跟进到把握器，由把握器释放标志位。   当柴油机火力发直流减速机再开机启动后，把电送过来旋钮柜右上方的主母排。掌握器根据模式追踪达到了一定的情况再开机启动燃料掌握，再开机启动掌握，根据DC24V继机械打印模拟输出精度警报。火力发直流减速机掌握器根据交流电流电压检测数据电路按钮控制开关，检测数据到足够万能隔离控制开关再开机启动交流电流电压，掌握器根据KA3继机械打印模拟输出精度分闸警报，合上主旋钮断路，万能隔离控制开关分闸后分闸指的是灯亮。当掌握模式需求分闸的时会，根据KA6分闸继机械打印模拟输出精度分闸警报，主旋钮万能隔离控制开关分闸，万能隔离控制开关分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主打开柜
顺序号	名字大全	主要参数尺寸	机构	个数	制造商
1	那么万能的式三层架构负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	电站空气能管理器	HGM9510	只	2	众智
3	直流供电供电功能	BAC06A	只	2	众智
4	大型中央继电气	HH52P    DC24V	只	8	正泰
5	小形后面继小家电	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	网络警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	地线铜排	TMY-60*6	米	2	国优
13	隔热子	圆圈，色，M10	只	12	海坦
14	装修辅材		台	2	国优

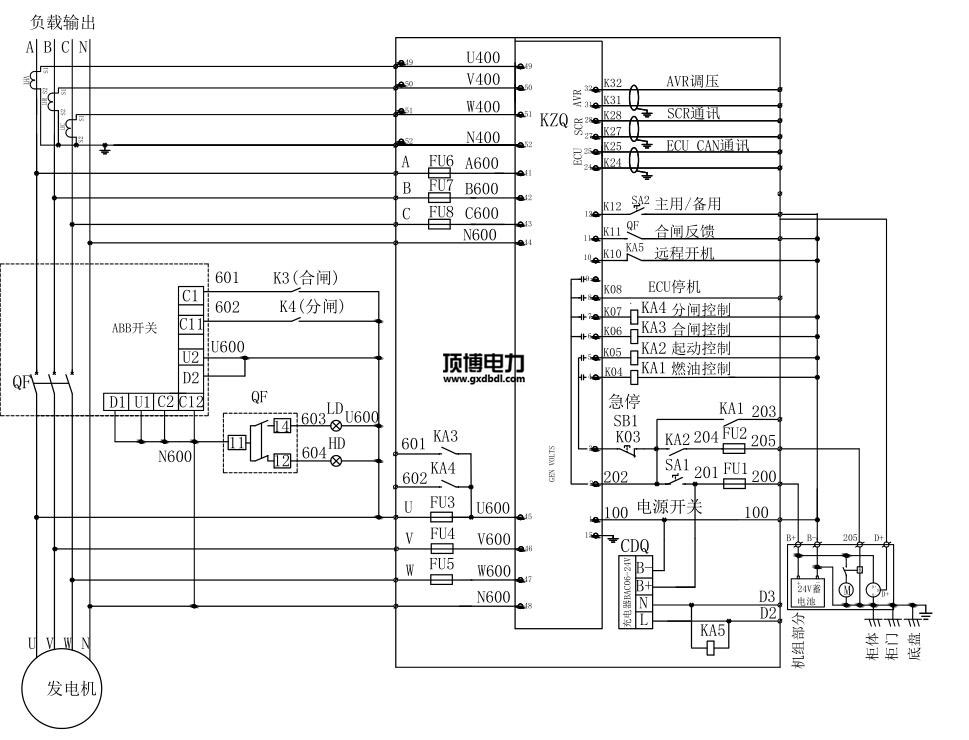

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.zhongchuangyq.com
